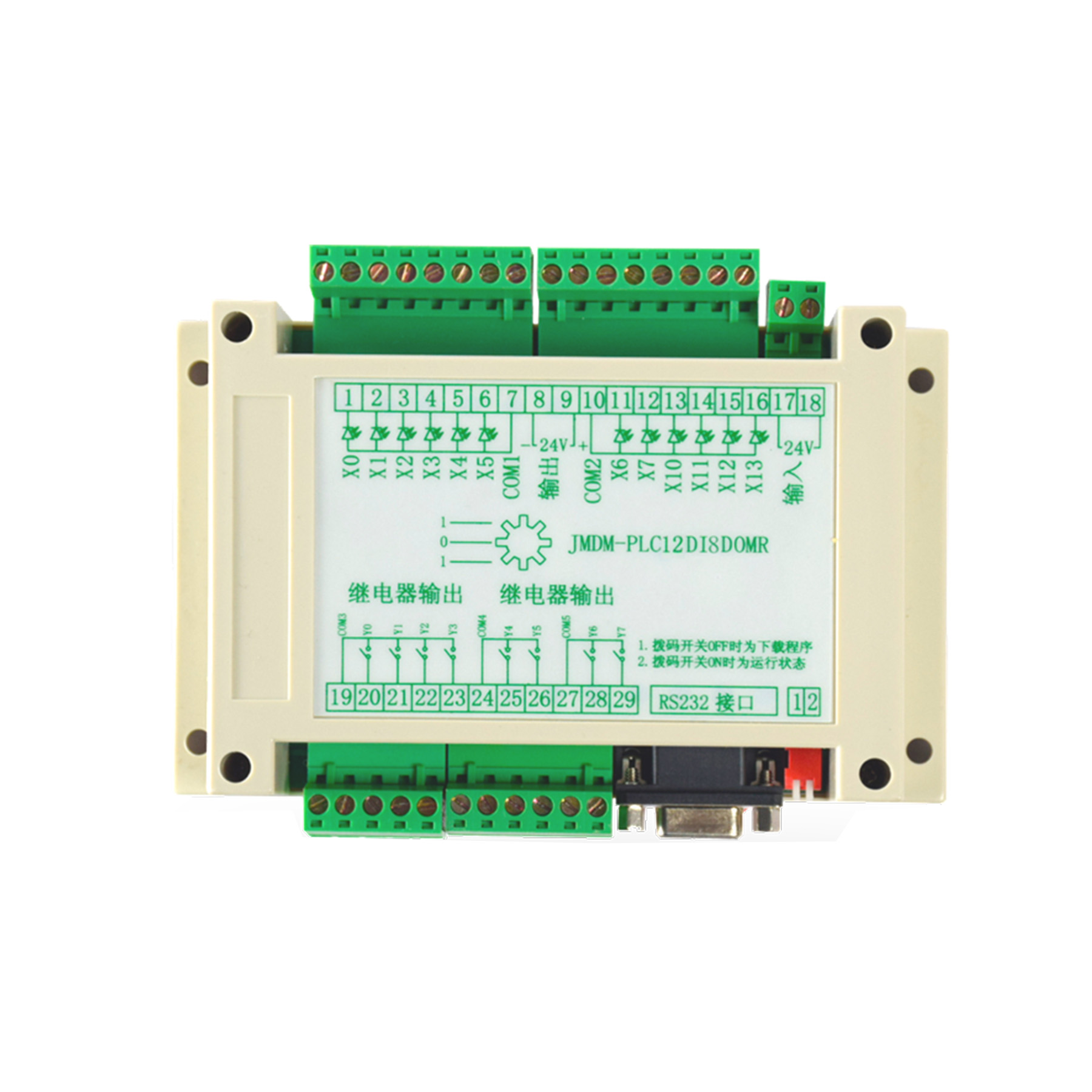

产品型号：JMDM-ARM20DIOMR
介绍：12路光电隔离数字量输入、8路继电器输出
尺寸： 145mm×90mm×40mm
JMDM-ARM20DIOMR是深圳市精敏数字机器有限公司自主研发的一款具有12路光电隔离数字量输入，8路继电器输出,高可靠稳定性的工业可编程逻辑控制器，也叫20点ARM处理器I/O工控板。
1) 12路光电隔离数字量输入：输入电压范围为直流12V~24V；也可定制为5V（购买前需特别说明），输入电流为5~10MA；可用于检测外部各种信号的传感器输入，如光电传感器、红外传感器、霍尔传感器、接近开关、点动开关等数字量输入器件；
2) 8路继电器输出：可以有效防止该产品上电时瞬间产生误动作，稳定可靠。继电器的触点可承受的交流电压为220V，最大输出电流为10A。
JMDM-12DI8DO 工业级ARM控制板说明书
一、特性
1
JMDM-ARM20DIOMR 工业级ARM控制板采用ARM 32位的Cortex™-M3 CPU，128K闪存程序存储器；20K的SRAM。
2
主电源采用18V交流电(或24V直流电)，外围驱动电源采用24/12V直流电；
3
12路光电隔离数字量输入，NPN输入形式，输入电流为10mA；
4
8路继电器输出（可接220V电压，最大承受电流是5A），采用光电隔离和启用内部看门狗及严格的高频滤除特性，使系统工作稳定可靠，无死机现象；
5
有1路标准的RS232串行通信接口（抗15KV静电冲击），可直接与电脑或文本显示器等外设通信；
6
可直接通过RS232接口下载程序，无需烧录器，方便程序修改、升级；
7
有一盏LED灯显示工作状态，有一个拨码开关可根据程序需要设定程序状态或程序参数；
8
外壳采用螺钉固定或导轨安装,一体化紧凑型设计。
外壳尺寸： 长×宽×高为: 145mm×90mm×40mm；
内部控制板尺寸： 长×宽×高为: 122mm×86mm×28mm；
9
用Keil C 或汇编编程，用户编程有困难的可把工艺流程发给我司，我司可帮助编程。
二、规格
1
工作温度：-10~+65°C；
2
储存温度：-20~+80°C
；
3
湿度：5~95%
无凝结
；
4
功耗(无外部设备):
+18V@
0.5A
(典型值)
；
三、用途
1
可用于各种20个点以内的控制系统，可控制气缸，电磁阀，继电器，步进电机，可外接光电式，电容式，电感式，霍尔式等各种传感器；
2
可用于替代20点以内的PLC用于各种控制场合（如各种机器控制）；
3
可用于ARM学习和试验。
四、编程说明
1
在接线图上标明了输入输出端口所对应的是控制板的输入输出口：
1）In(x)： 当In(x)函数返回0时就说明第x个输入点有信号；
2
out_bit(x,0)：打开第X点输出；
3
out_bit(x,1)：关断第X点输出；
2
软件资料中有范例程序，用户可以在这基础上修改学习。
五、发货事项
1、发货清单：控制器、编程下载线(附送)、电子版产品资料：MCU-ISP下载软件、产品资料（范例程序、说明书及接线图）。
2、发货方式：快递，包装标准：防静电防震纸箱。
六、售后服务
1、保修：自产品售出之日起，硬件正常使用下出现故障，保修一年，保修期后只收取维修成本费用；维修方式：送修。
2、技术支持：提供电话、网络在线技术支持。
